僅用於學習交流，轉載請聯繫本人。
1 floorplan是什麼
floorplan常被翻譯成布圖規劃，是指在芯片級別上對模塊進行布局，也就是哪個單元放在什麼地方，但是單元內部的具體布局並不關心。該步驟為芯片版圖設計中的關鍵步驟之一，因為在這一步會影響芯片的面積、能否成功布線以及布線線長等諸多關鍵指標和步驟。

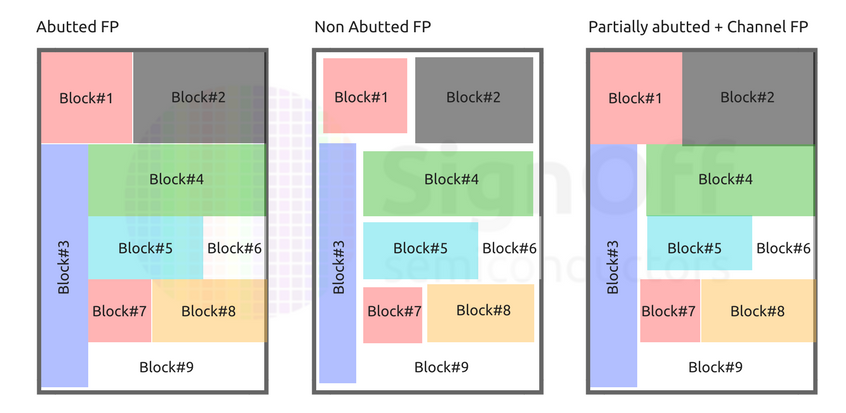

圖1. 布圖規劃就是確定這些Block的形狀和相對位置，但是對Block內部不關注，一個Block可能是一個加法器或者其它什麼。至於圖中所示的三種類型（臨接，通道、臨界+通道），目前是不重要的。圖片引用自 http://www.signoffsemi.com/floorplan-placement-2/
2 目標是什麼
floorplan的首要目標就是給模塊指定一個最佳的形狀（如果需要指定的話），給出模塊間的最佳的相對位置關係。這裏需要先區分一個概念，module和block（這裏對應的中文我記成模塊和磚塊）。一個加法器的原理圖是一個模塊，也就是我們知道一個加法器是由一個半加器和進位電路組成的，但是在版圖中這個加法器長寬分別是多少，我們是不知道的。當其長寬確定下來之後，就稱成為一個磚塊（Block），就相當於磚，和建房子的磚沒啥區別，就是說可以用這個磚塊來構建版圖啦，所以翻譯成磚塊。在設計好芯片的邏輯關係后，更具輸入的是磚塊還是模塊可能面臨三種狀況：
（1）輸入的對象都是磚塊（block）。也就是說，構建版圖時，使用的基本構圖單元（加法器）已經被規定好了，只能使用，不能改變形狀和大小。但是這些磚塊間的位置是floorplan需要去確定的。
（2）輸入的對象是模塊（module）。也就是說，構建版圖時，使用的基本構圖單元（加法器）沒有被規定死，可以指定其長寬比例（面積基本上變不了，因為加法器里的東西需要地方放）。這種情況下，floorplan需要為這些模塊指定長寬比例使得模塊變成磚塊，然後還要指出這些磚塊之間的相對位置。
（3）當然是混合型，輸入既有磚塊又有模塊。略。
但是這裡有一個問題就是什麼樣算是最佳？或者換一種說法，顯然floorplan是一個優化問題，那麼優化的目標是什麼呢？一般來說有一下幾點：
※教你寫出一流的銷售文案?
銷售文案是什麼？A文案是廣告用的文字。舉凡任何宣傳、行銷、販賣商品時所用到的文字都是文案。在網路時代，文案成為行銷中最重要的宣傳方式，好的文案可節省大量宣傳資源，達成行銷目的。
（1）使芯片面積最小；
（2）使得模塊之間的連線最短，這也就意味着延遲小；
（3）模塊之間擁塞盡可能小，也就是說，模塊之間有足夠的空間讓互連線通過；
優化目標可能是其中一個也可能是其中的很多，如果要同時滿足多個優化目標的話，可以為這些目標分配權重，形成一個綜合的優化目標函數。（但筆者認為，這實在是一種有些天真但在一定程度上可接受的做法，相當於超參數）
f=a*area+b*wirelength+c*congestion (a+b+c=1)
3 常見的算法有哪些
在這裏，再重述一遍floorplan的主要目標，（1）指定模塊的形狀，（2）給出模塊間的相對位置。目前幾乎所有的数字芯片設計都會使用物理設計EDA工具，其中自然就包含floorplan工具，既然是自動化工具，就比然有相應的算法。總體上來說，floorplan可以分為三類（Susmita Sur-Koay）：
（1）構造型算法。這一類算法旨在指出磚塊之間的相對位置。這一類算法有slicing embedding，hierarchical enumeration和dual graph等。
（2）迭代型算法。這一類算法旨在將模塊變成磚塊，也就是為模塊確定長寬比。這一類算法有模擬退火，遺傳算法，力導向等。
（3）基於特定知識的算法。這一類算法企圖同時完成這兩件事情。
參考文獻
Susmita Sur-Koay. Handbook of Algorithms for Physical Design Automation. p140.
